Насосные группы быстрого монтажа Meibes – уникальное решение для обвязки системы отопления.
Данная продукция позволяет быстро (экономия на монтажных работах), компактно и красиво выполнить обвязку котельной любой сложности.
По сути, группы быстрого монтажа Meibes – это конструктор для систем с любыми котлами и отопительными системами.
Мнение, что подобные системы дорогостоящи, так же является ошибочным.
Если попытаться собрать все входящие элементы по отдельности, то выходит примерно та же сумма. Но еще не следует забывать о значительно увеличивающимся объеме монтажа, а это время и дополнительные деньги за монтажные работы.
Кроме того, из отдельных элементов не собрать столь компактную и эстетически привлекательную конструкцию.
При всех прочих преимуществах – это еще и великолепное немецкое качество изделий!
Только современнейшие энергосберегающие решения!
Системы отопления, собранные на базе узлов Meibes отличаются схемотехникой, которая практически исключает ошибки монтажников и проектировщиков.
Система настраивается под потребности системы отопления.

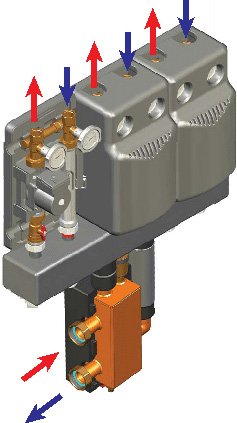

Основой модульного конструктора являются готовые собранные насосные блоки. Каждый насосный блок - это конечное решение со всей необходимой арматурой (краны, термометры, обратные клапаны, байпасы и пр.). Некоторые модели могут поставляться без насоса, для того, чтобы вы могли выбрать подходящий для вашей системы (установка насоса занимает 10 минут).
Насосные блоки поставляются под разные задачи.
Есть насосные блоки без регулировки температуры теплоносителя, они, как правило используются для циркуляции через бойлер.
Насосные блоки с поддержанием необходимой температуры на обратной линии - необходимая вещь для напольных котлов. Не допускает низкотемпературной коррозии котла.
Насосные блоки с поддержанием температуры для напольного отопления
Насосные блоки с поддержанием температуры универсальные для радиаторного и напольного отопления
Универсальные блоки с регулировкой, которые можно автоматизировать, например погодозависимой автоматикой
Есть и уникальные блоки для специальных задач. Например насосные блоки с теплообменником. Данные блоки позволяют разделить контуры, к примеру на контур с водой и контур с антифризом. Это может быть необходимо, например при постоянном отоплении жилого дома (теплоноситель-вода) и периодического протапливания гостевого дома, в периоды необходимости в нем (теплоноситель-антифриз).
Таким образом, подобрав необходимое количество и тип насосных блоков - устанавливаем их на специальный распределительный коллектор.
На вход коллектора, как правило подключается гидравлическая стрелка, которая позволит увеличить ресурс котла, снизить потребление топлива, снизить давление в системе и главное - обеспечить самобалансировку системы отопления, т.е. сделать ее самонастраиваемой.
Вот несколько примеров использования продукции Meibes:
1. Схема отопления с применением групп быстрого монтажа Meibes
2. Задача:
Имеется настенный котел (45 кВт), который снабжает теплом следующие отопительные контуры:
1. Радиаторное отопление - 30 кВт
2. Теплый пол - 10 кВт
3. Бак ГВС 300 л - 45 кВт (приоритет).

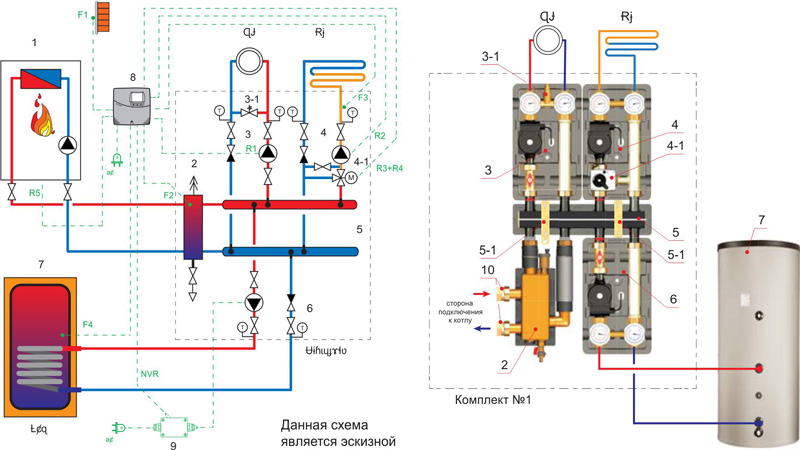

Обозначения:
1 - настенный газовый котел; 2 - гидравлическая стрелка; 3 - контур радиаторного отопления (прямой); 3-1 - перепускной клапан;
4 - контур тёплого пола (смесительный); 4-1 - электрический сервомотор смесителя; 5 - распределительный коллектор на 3 контура; 5-1 - комплект
консолей для монтажа распределительного коллектора на стене; 6 - контур загрузки бойлера (прямой); 7 - ёмкостный водонагреватель косвенного
нагрева (см. каталог Meibes 2012); 8 - погодозависимый регулятор HZR-C; 9 - реле 12В/220В; 10 - футорка (для удобного соединения гидрострелки с
трубопроводами посредством пакли); F1, F2, F3, F4 - датчики температуры.

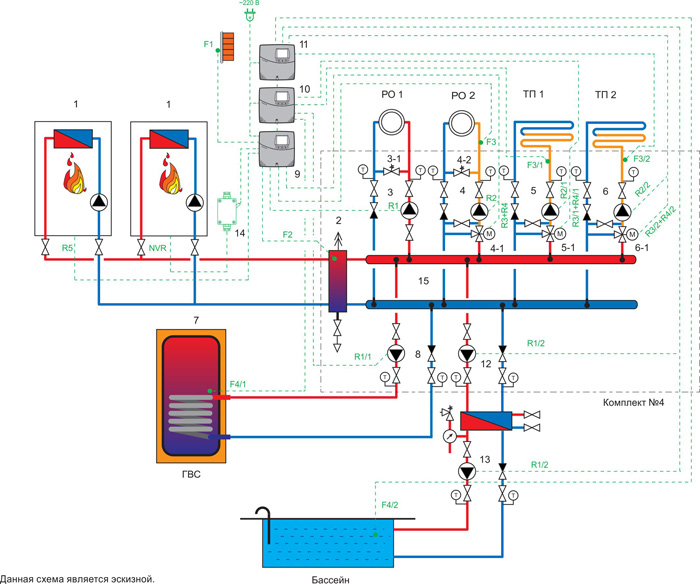

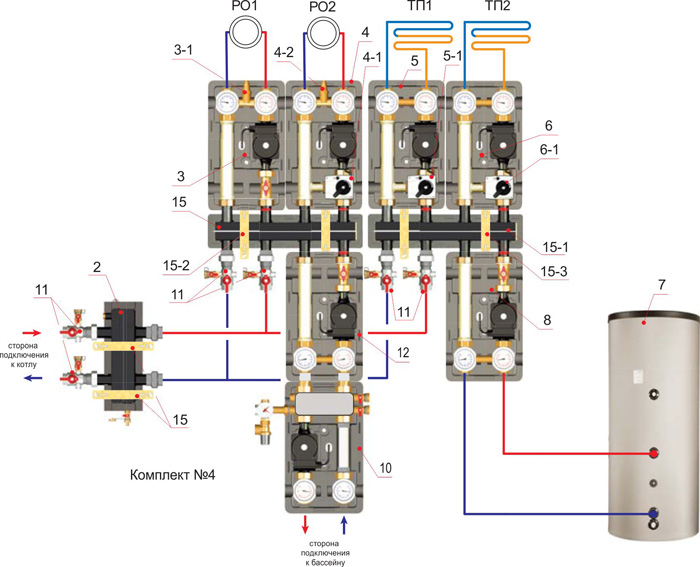

Обозначения:
1- настенный конденсационный котёл мощностью 65 кВт; 2- гидравлическая стрелка; 3 - контур радиаторного отопления дома (контур №1);
3-1, 4-2 - встраиваемый перепускной клапан; 4 - контур радиаторного отопления (смесительный, контур №2); 5 - тёплый пол (смесительный, контур
№1); 6 - тёплый пол (смесительный, контур №2); 4-1, 5-1, 6-1 - электропривод смесителя; 7 - ёмкостный бак ГВС (стоимость - см. задачу №1 или №2);
8 - контур загрузки бака ГВС (прямой); 12+13 - контур нагрева бассейна по стороне бассейна (контур с теплообменником); 11 - комплект отсекающих
кранов с накидными гайками 1 1/2’’ и кранами слива/заполнения; 9 - базовый погодозависимый регулятор HZR-C; 10, 11 - расширительные регуля-
торы HZR-E; 14 - реле 12В/220 В; 15, 15-1- распределительный коллектор на 5 контуров; 15-2, 15-3 - консоли для настенного монтажа коллектора; F1
- датчик наружной температуры воздуха; F2, F3, F3/1, F3/2, F 4/1, F 4/2 - накладные датчики температуры теплоносителя.
