Гидропневматическая автоматика для насоса водоснабжения
Комплект для самостоятельной сборки. Универсальный. Подойдет для автоматизации большинства бытовых насосов.
Купить весь комплект:
Вы можете добавить весь комплект в корзину или на вкладке Состав комплекта выбрать и добавить в корзину отдельные позиции.
Несмотря на нарастающую популярность блоков электронной автоматики, у гидропневматической есть большое достоинство - простота, надежность, универсальность.
Данный комплект подойдет для большинства насосов, работающих в системе водоснабжения.
(погружные колодезные и скваженные, типа "Малыш", поверхностные)
Не рекомендуется его использование в магистральных системах повышения давления!
Предлагаемый гидроаккумулятор, Вы можете заменить другим объемом. Следует лишь помнить, чем больше объем гидроаккумулятора, тем реже будет включаться насос, следовательно, тем больше будет его ресурс.
В качестве резервной емкости, его рассматривать, пожалуй, не стоит. Т.к. степень заполнения гидроаккумулятора составляет, в лучшем случае, 30%.
Принцип работы:

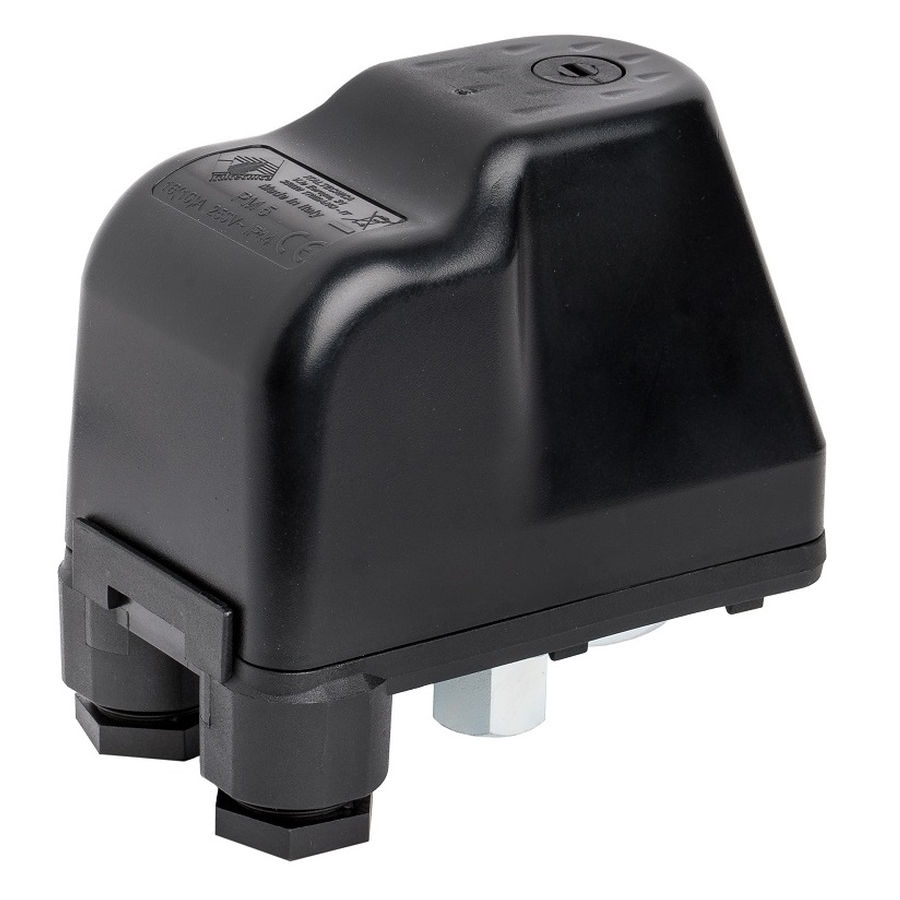

Управляющим устройством гидропневматической автоматики служит - реле давления. Это такой электрический выключатель, на переключение которого влияет давление воды в трубопроводе.
При падении давления (открыли кран) - реле давления замыкает контакты, подавая напряжение на насос.
При повышении давления (закрыли краны) - реле отключает насос.
Но для правильной работы реле давления, ему необходим еще один элемент гидроаккумулятор.

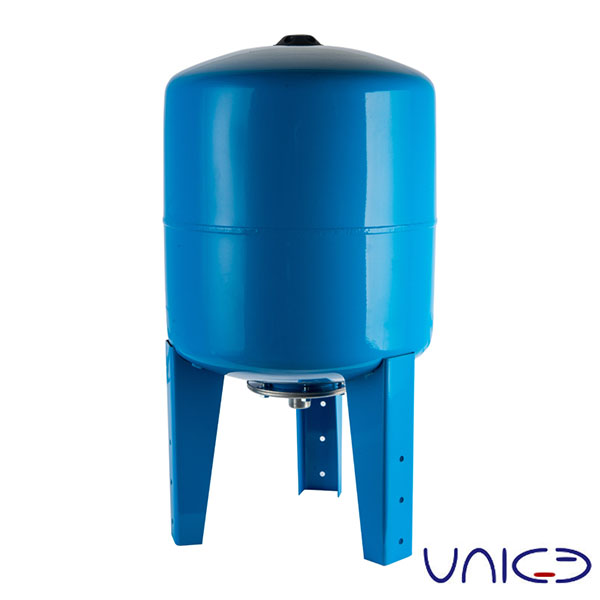

Гидроаккумулятор - стальной бак, с одной стороны, которая подключается к трубопроводу, расположена резиновая эластичная груша. С другой стороны - закачен под давлением воздух.
В момент, когда мы закрыли все краны, насос выключается не сразу, а заполняет резиновую грушу до момента, когда давление поднимется до порога отключения. При открытии крана, вода сначала поступает из гидроаккумулятора. Воздух, находящийся под давлением с обратной стороны груши "выжимает" воду в магистраль. После того, как вода в гидроаккумуляторе закончилась, давление падает до порога включения насоса.
Тем самым, гидроаккумулятор обеспечивает гидравлическую компенсацию давления, сокращает количество остановок-пусков насоса и гасит гидравлические удары.
Это основные элементы, но есть и дополнительные: защита от работы без воды, манометр, соединительная арматура.

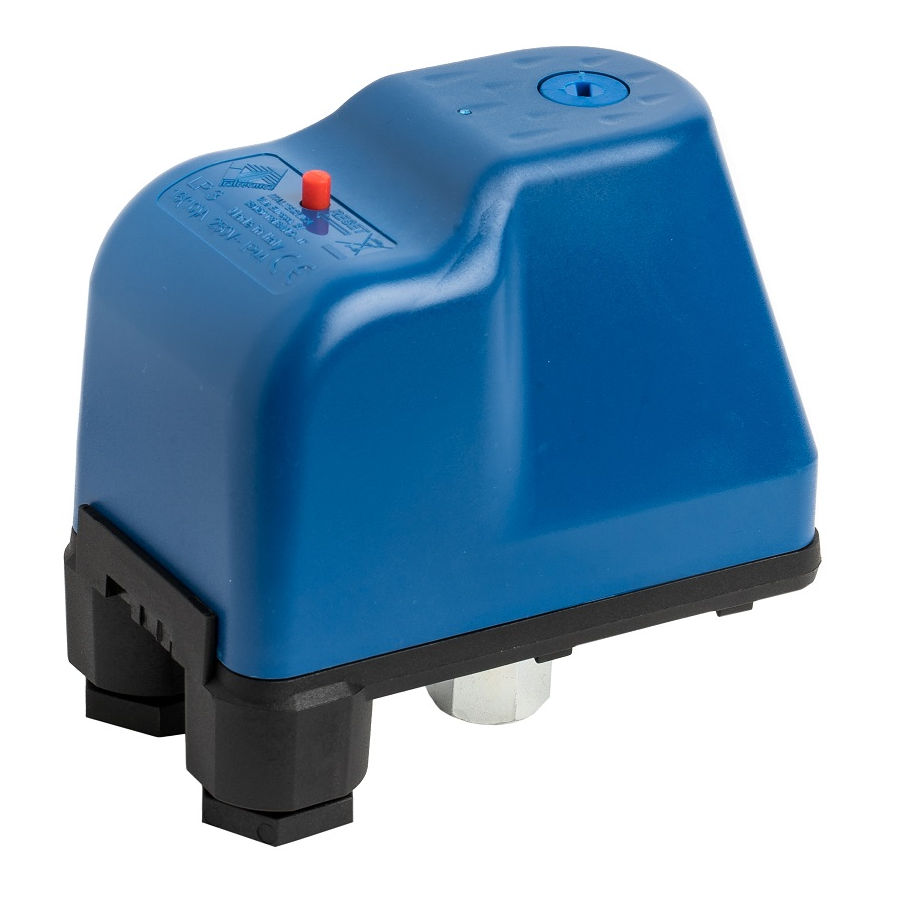

Защита от работы без воды - обеспечивает остановку насоса в случае, если в магистраль не подается вода.
Элемент очень важный, т.к. никто не застрахован от ситуации, когда не окажется воды в источнике, повредится трубопровод и пр. При работе насоса без воды, он через короткое время выходит из строя.

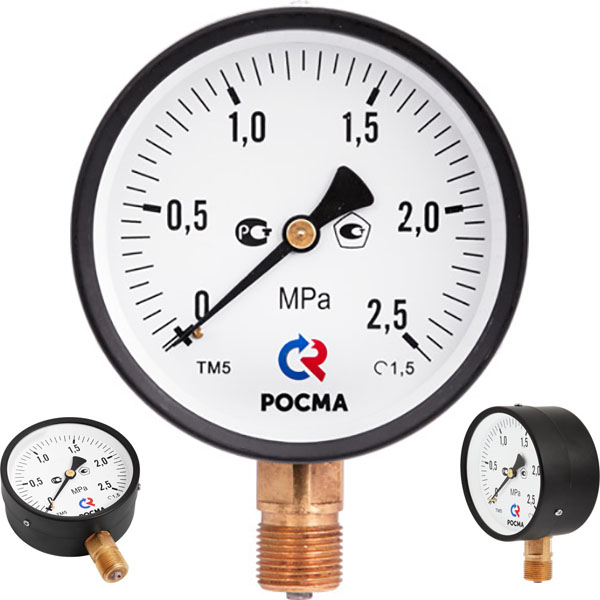

Манометр - необходим для настройки автоматики и диагностики в случае неисправности.

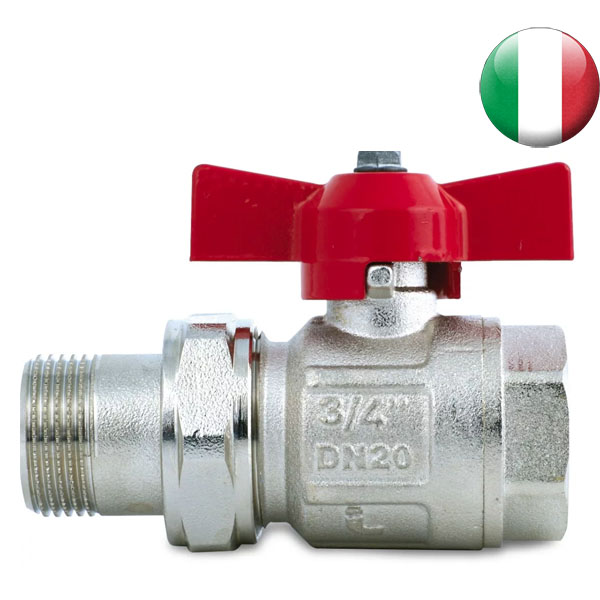

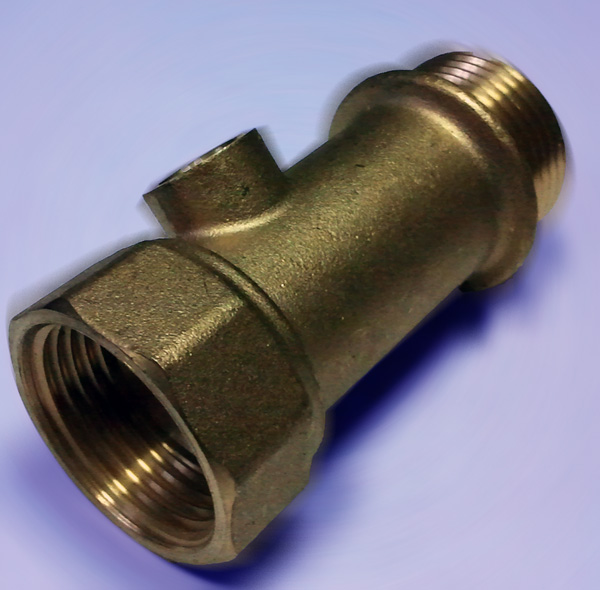

И конечно не обойтись без соединительной арматуры, с помощью которой, мы соберем это все вместе.
Внимание! Для правильной работы автоматики, необходима установка в систему обратного клапана.
Мы его так же включили в комплект.
Если используется поверхностный насос, то обратный клапан устанавливается на конце всасывающего трубопровода, если используется погружной насос, то клапан устанавливается, как правило, прямо на напорный патрубок насоса.
Автоматика всегда устанавливается в любой точке трубопровода от напорного патрубка насоса до первого крана.
Ознакомиться с правилами настройки автоматики можно здесь
Выбрать другой гидроаккумулятор - здесь
Посмотреть монтажную схему системы - здесь
Если подключаемый насос имеет мощность более 1500 Вт, то рекомендуем выполнить подключение насоса к реле через магнитный пускатель, в противном случае контакты реле быстро выйдут из строя.

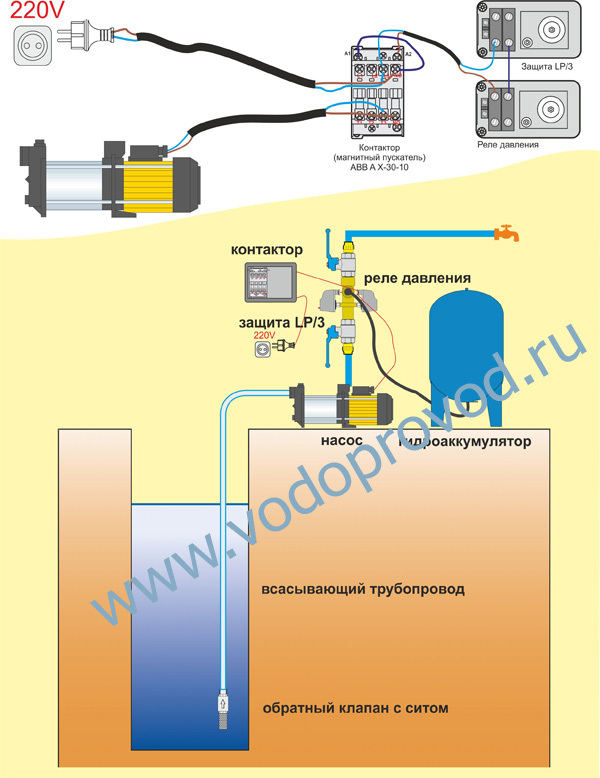

Ниже приведены электрические схемы подключения автоматики без магнитного пускателя и с ним.
Схема сборки комплекта:

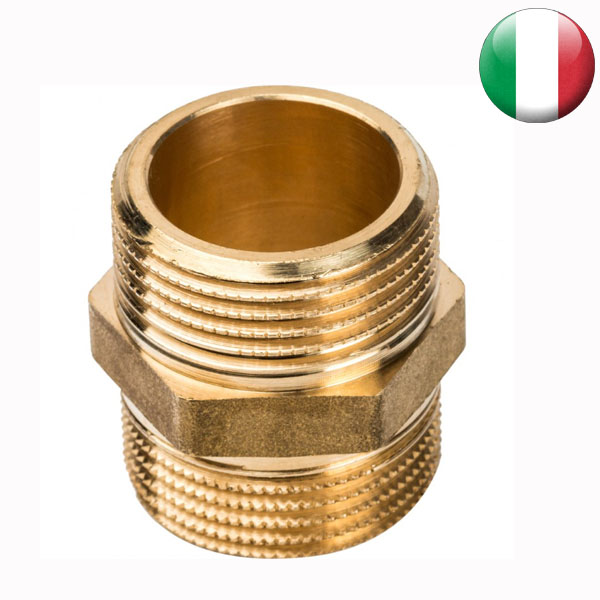

Ниппель латунный
1 шт
Материал: латунь
Назначение: водоснабжение, отопление
Вид соединения: наружная резьба
